Mari ulangkaji tajuk litar bersiri dan litar selari:
⚡ Beban, Rintangan & Aliran ⚡
Mari fahami rahsia arus elektrik dengan cara yang seronok!
Bayangkan arus elektrik ($I$) sebagai kereta di lebuh raya. Beban (Load) adalah pondok tol. Semakin banyak pondok tol yang perlu dilalui dalam satu lorong, semakin lambat aliran trafik. Ini bermaksud Rintangan ($R$) adalah tinggi! Klik alat di bawah:
Mari kita lihat apa terjadi jika kita menambah beban. Perhatikan cahaya mentol dan formula rintangan berkesan ($R_{eff}$).
Litar Siri (Menambah Halangan)
Menambah pondok tol di lorong yang sama.
Litar Selari (Membuka Lorong Baru)
Menambah lorong alternatif memudahkan aliran trafik!
Cabaran 1: Diberi 2 perintang $10 \Omega$ yang disambung secara SIRI. Berapakah rintangan berkesan?
🔍 Step-by-Step: Rintangan Berkesan
Mari kita selesaikan litar gabungan (Siri + Selari) dengan mudah!
Rajah di bawah menunjukkan satu litar elektrik. Hitungkan rintangan berkesan bagi litar ini.
Langkah 1: Selesaikan bahagian SELARI dahulu.
Kenal pasti perintang yang berada secara selari. Dalam kes ini, $R_2$ ($6\Omega$) dan $R_3$ ($3\Omega$) adalah selari. Gunakan formula litar selari untuk mencari Rintangan Selari ($R_p$).
$\frac{1}{R_p} = \frac{1}{6} + \frac{1}{3}$
$\frac{1}{R_p} = \frac{1}{6} + \frac{2}{6} = \frac{3}{6}$
$R_p = \frac{6}{3} = \mathbf{2\Omega}$
💡 Tip: Sekarang bayangkan kotak selari ini telah bergabung menjadi satu perintang bernilai $2\Omega$.
Langkah 2: Tambahkan dengan perintang SIRI.
Sekarang, litar kita kelihatan seperti dua perintang dalam siri: $R_1$ ($4\Omega$) dan gabungan $R_p$ ($2\Omega$). Tambahkan sahaja kedua-duanya!
$R_{eff} = 4\Omega + 2\Omega$
$R_{eff} = \mathbf{6\Omega}$
Berdasarkan litar di bawah, hitungkan rintangan berkesan keseluruhan.
Langkah 1: Selesaikan cawangan yang mempunyai siri dahulu.
Lihat cawangan di bahagian atas. Terdapat dua perintang yang disambung secara siri ($R_1$ dan $R_2$). Mari kita cari Rintangan Siri ($R_s$) untuk cawangan ini dahulu.
$R_s = 2\Omega + 4\Omega$
$R_s = \mathbf{6\Omega}$
💡 Tip: Sekarang, anggap cawangan atas ini hanya mempunyai satu perintang bernilai $6\Omega$.
Langkah 2: Selesaikan keseluruhan litar SELARI.
Sekarang litar kita terdiri daripada dua cawangan selari: Cawangan atas ($R_s = 6\Omega$) dan cawangan bawah ($R_3 = 3\Omega$). Gunakan formula rintangan selari.
$\frac{1}{R_{eff}} = \frac{1}{6} + \frac{1}{3}$
$\frac{1}{R_{eff}} = \frac{1}{6} + \frac{2}{6} = \frac{3}{6}$
$R_{eff} = \frac{6}{3} = \mathbf{2\Omega}$

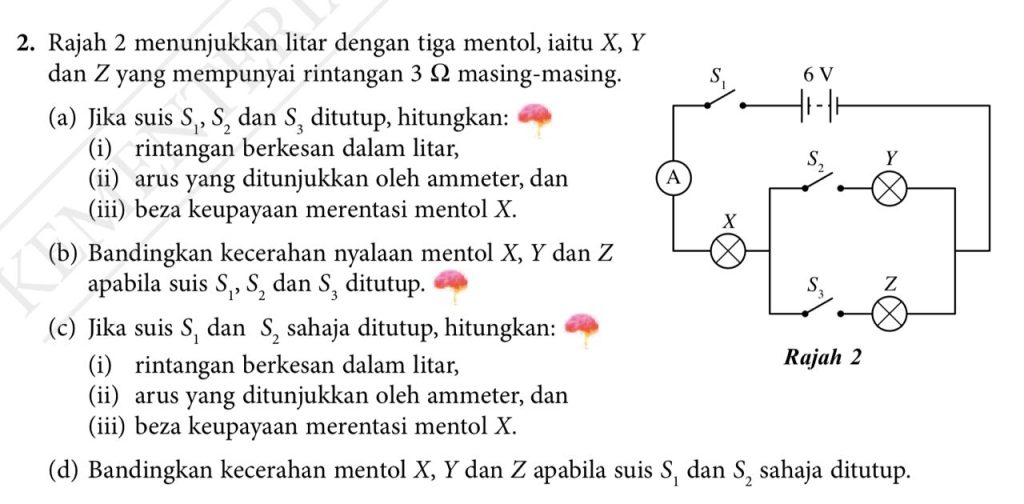

Jawab soalan di bawah:
